双面裁切覆膜机：DFAQ500

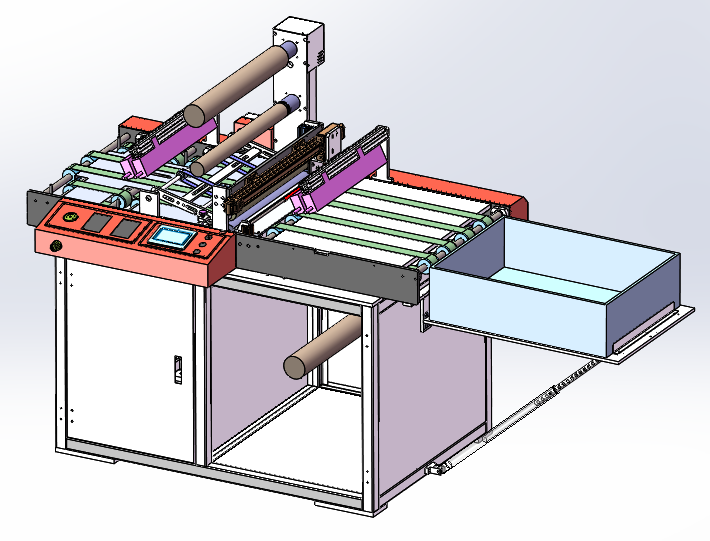

产品示意图

设备简介/功能

本设备主要针对防爆膜的双面保护膜而开发的一款设备，整机集成了自动对中、覆膜、裁切、收料功能。

适用产品尺寸：宽度：200mm~450mm，长度：200mm~550mm。

产品特性

1、具有防翘曲功能，可适用翘曲材料的自动覆膜；

2、覆膜速度快，节拍： ≤5S/张；

3、具有产品对中功能，保证材料入覆膜位置精准可控；

4、膜材浪费少，产品之间最小间距可调整到2mm。

关键构成

• 传送机构：采用弹性平皮带传动；

• 翘料挡平机构：采用平皮带传动，将料片翘起部分压平；

• 对中机构：采用步进电机控制，将来料左右夹平对中；

• 裁切机构：采用步进电机模组带动切刀裁切，切刀采用普通美工刀片，安装双刀片，实现来回裁切

• 电气与控制系统：电气与控制系统，主要基于PLC进行架构，以实现友好的人机界面以及稳定的运行,整机总功率1.0KW.
